Notre guide de solutions Audio-Vidéo
2023-10-12
Au travers de nos multiples partenaires, voici un ensemble d’exemple de solutions audiovisuelles que nous pouvons vous fournir.

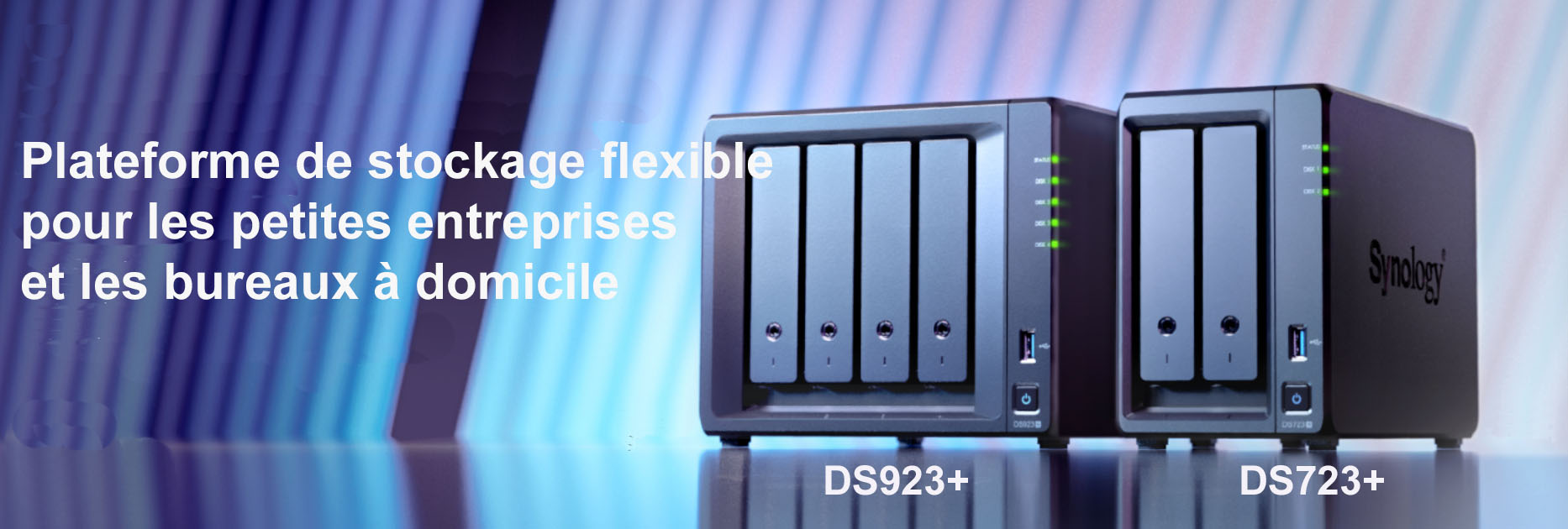

Plateforme de stockage flexible pour les petites entreprises et les bureaux à domicile
2023-01-14
NOUVEAU !:
NAS 2 baies DS723+
NAS 4 baies DS923+
Le Synology DS723+ est une solution NAS à 2 baies que vous pouvez adapter et étendre selon vos besoins, avec une prise en charge en option d’une baie d’extensions de 5 disques, une mise en réseau plus rapide 10GbE et une mise en cache SSD NVMe.
Optimisé par Synology DiskStation Manager (DSM), il offre une solution tout-en-un flexible pour le partage, la synchronisation, la sauvegarde et la surveillance des données.
Sans oublier les CarePack SQP en J+1 sur des périodes de 3 ou 5 ans.
| •Performances fiables Débit séquentiel en lecture/écriture allant jusqu’à 471/225 Mo/s pour des opérations de fichiers rapides et efficaces •Stockage réseau polyvalent Profitez des solutions intégrées de gestion des fichiers et des photos, de protection des données, de virtualisation et de surveillance •Connectivité rapide et stable Deux ports 1GbE pour une intégration simple dans les environnements existants avec une connectivité 10GbE en option afin de traiter les applications plus spécialisées et à forte bande passante |
| •Extension de la capacité facilitée Ajoutez 5 baies de disques supplémentaires avec une unité d’extension DX517. •Assistance technique extensible Couvert par la garantie matérielle limitée de 3 ans de Synology, Nous vous proposons également des Care-Pack J+1 de 3 ou 5 ans |
- Backup Hub pour la protection des données à plusieurs niveaux
Les systèmes Windows et Linux, les machines virtuelles Hyper-V/VMware et les comptes Microsoft 365/Google Workspace peuvent être sauvegardés sur les DS923+/ DS723+ à l’aide de la Suite Active Backup de Synology, protégeant ainsi les données critiques ou sensibles contre les rançongiciels et d’autres cyber-menaces.
Pour un meilleur niveau de protection, les utilisateurs peuvent également créer des sauvegardes et des instantanés à un moment précis dans le temps des données stockées sur le NAS, qui peuvent ensuite être sécurisés hors site sur un autre serveur ou dans le cloud.
Le DS723+ remplace les DS720+, le DS923+ remplace le DS920+
Et c’est disponible chez EXTEIN sur commande !
Les extensions de contrats NAS
2023-01-14
Nous vous proposons des extensions de contrats de maintenance à 3 ans et 5 ans.
Notre catalogue QNAP
2022-06-24
Fondée en 2004 à Taïwan, QNAP est une entreprise spécialisée dans la conception de NAS et de solutions de vidéosurveillance. Praticité, sécurité, évolutivité : voici les 3 grandes priorités de la marque, qui propose des NAS pointus, imaginés pour s’adapter davantage jour après jour aux besoins de chaque utilisateur.
L’innovation est au cœur des préoccupations de QNAP, qui a à plusieurs reprises présenté des fonctionnalités en avant-première sur ses modèles, comme les fonctions de migration RAID et d’extension en ligne sur le TS-409 en 2008. Récompensée à de multiples reprises par des prix tels que le Red Dot Design Award 2018, le COMPUTEX Best Choice Award 2018 ou encore le titre de Meilleur Appareil NAS lors des European Hardware Awards 2017, la marque QNAP s’est bâtie une réputation d’excellence.
Aujourd’hui QNAP est techniquement propose une évolution matériel plus pêchu en réalisant de nouvelles fondations tel que l’intégration implicite du système de fichiers ZFS de Sun Systems permettant une reprise sur incident plus souple et rapide. QNAP a fait le choix d’intégrer également du matériel de choix comme des processeur AMD Ryzen ou Intel ainsi que des coupleurs d’interfaçages réseaux à 25 GBytes de base.
Performances dernier cri et connectivité de pointe grâce au 10GbE, Thunderbolt™ 3 et aux emplacements pour SSD M.2 NVMe PCIe
Les points forts des NAS QNAP
Pour se positionner en tant que leader, QNAP investit dans les nouvelles technologies et fournit à ses clients des solutions de stockage fiables et pérennes. Aujourd’hui, cette expertise se retrouve dans les différents points forts de la marque :
- innovation : l’un des atouts de QNAP est incontestablement les nombreuses évolutions technologiques que propose la marque. L’entreprise est tournée vers le développement de solutions visant à encourager l’apprentissage automatique et l’intelligence artificielle à travers ses NAS ;
- nombreuses applications disponibles : QNAP met à disposition de ses utilisateurs une grande diversité d’applications développées par la société elle-même. Ces applications, nombreuses et capables d’augmenter techniquement les performances d’un NAS, sont complétées par des applis tierces. Autre point positif : il est possible de combiner les applications entre elles pour rendre certaines tâches plus automatiques. Les possibilités deviennent alors innombrables, pour plus de praticité et un gain de temps évident au quotidien ;
- conception solide : les boîtiers des serveurs QNAP sont pour la plupart fabriqués en métal, ce qui leur confère robustesse et durabilité.
QNAP est en mesure également de créer une rivalité commerciale en distribuant ces produits à un tarif en deçà d’autres concurrents.
Stockage 100 % flash, compatible 25GbE et sous ZFS, avec des performances élevées, une grande capacité et une faible latence
Sur mesure
Les produits QNAP existent aussi sur mesure avec ou non des disques de stockage de toute marques et formats; mais aussi et en fonction de vos besoins, des extensions mémoires et accessoires complémentaires.
Dans tous les cas n’hésitez pas à nous contacter pour tout devis.
Pour toute commande ou renseignements, contactez-nous !
PC All-in-One pour les applications avec écran tactile
2022-06-22
L’achat d’un système de caisse implique souvent un gros investissement. Économes en énergie, les PC All-in-One de Shuttle sont dotés de l’équipement dont vous avez besoin et vous permettent de faire de réelles économies. Grâce à un pied pivotant et à un système de fixation normalisé, l’installation est possible partout. Nos nouveaux modèles certifiés IP54 sont encore plus résistants. Une souplesse maximale dans le choix du matériel et des logiciels permet de créer une solution POS qui correspond précisément à vos attentes.
Shuttle® XPCX50V8|X50V8U3
Les modèles de la série X50V8 de Shuttle n’embarquent aucun ventilateur, ils sont donc totalement silencieux et demandent peu d’entretien. Grâce à leur écran tactile résistant à la poussière et aux éclaboussures, ils peuvent être utilisés avec les mains mouillées et même avec des gants. Cette série est également proposée avec un processeur Intel Core i3. Une configuration idéale pour les domaines exigeant de la réactivité, comme par exemple pour la saisie des données, le contrôle d’appareils ou la visualisation d’informations.
Les PC All-in-One de Shuttle sont disponibles en version noire ou blanc. Ils sont robustes et configurables sur mesure.
Plus de renseignements sur le site de Shuttle ou en nous contactant.
Noir ou Blanc
Le modèle 3D est mobile à 360° et peut être observé dans les moindres détails en zoomant.
X50V8U3 Intel Core i3-10110U 15.6″
Le Shuttle XPC tout-en-un X50V8U3 est le dernier-né de la série X50 et est alimenté par un processeur Intel ULV de 10e génération “Comet Lake”. L’architecture moderne du processeur permet d’améliorer la consommation d’énergie et la puissance de calcul. Grâce à son refroidissement passif, le système est pratiquement silencieux, sans entretien et approuvé pour un fonctionnement continu 24h/24 et 7j/7. La disposition des connecteurs en bas et le panneau avant conforme IP54 qui est protégé contre la poussière et les éclaboussures d’eau sont particulièrement adaptés aux applications verticales.
Spécifications
- Sans ventilateur et silencieux
Refroidissement passif par caloduc, aucun bruit de ventilateur
Parfait pour être utilisé dans des environnements sensibles au bruit
Sans ventilateur, sans poussière et donc pratiquement sans entretien - Fonctionnement 24h/24 et 7j/7
Cet appareil est homologué pour un fonctionnement permanent 24h/24 et 7j/7.
Conditions:
– La libre circulation de l’air entre les PC doit être garantie.
– Les trous de ventilation doivent rester dégagés.
– Si un disque dur est installé, celui-ci doit également être approuvé pour un fonctionnement permanent par son fabricant. - Protection IP54
Le panneau avant est protégé de la poussière et des
éclaboussures d’eau selon la classe de protection IP54. - Châssis
Couleur : noir ou blanc
Dimensions : 391 x 327 x 42 mm (L x H x P)
Compatible avec le montage VESA 100 mm
Trou de montage pour verrou Kensington
Poids : 3,5 kg net, 4,2 kg brut - Système opérateur
Ce système est livré sans système d’exploitation.
Il est compatible avec :
– Windows 10/11 – 64 bits
– Linux – 64 bits - Écran tactile
La fonction d’écran tactile prend en charge la saisie du bout des doigts
Technologie tactile résistive à 5 fils
Stylet pour l’écran tactile intégré - Écran de 39,6 cm (15,6″)
Écran LCD 39,6 cm / 15,6″, rapport : écran large 16:9
Résolution : 1366 x 768 = 1,05 mégapixel
Unité de rétroéclairage : LED haute puissance, Luminance : 220 cd/m²
Epaisseur du verre : 0,5 mm - Processeur
Modèle : Intel Core i3-10110U (ULV)
Architecture système sur puce (SoC) avec mémoire intégrée et contrôleur graphique
Boîtier FCBGA1528 – directement soudé sur la carte mère
Nom de code : Comet Lake U (Intel Core de 10e génération)
Noyaux / Filetages : 2 / 4
Fréquence de base : 2,1 GHz
Max. Fréquence turbo : 4,1 GHz
Intel Smart Cache: 4 MB
TDP wattage: 15 W maximum
Manufacturing process: 14nm
Température maximale de jonction : 100 °C
Prend en charge 64 bits, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2 - Graphiques intégrés
Carte graphique Intel® UHD pour processeurs Intel® Core™ de 10e génération
Fréquence d’horloge GPU : 300 ~ 1000 MHz
Unités d’exécution (UE) : 23
Prend en charge DirectX 12, OpenGL 4.5
Prend en charge le décodage matériel complet H264, H265 8/10 bits, VP8/9, VC-1, AVC
Prend en charge la technologie Quick Sync Video et Clear Video HD - Jusqu’à trois écrans simultanément
Deux ports vidéo prennent en charge deux écrans indépendants supplémentaires :
1) HDMI 1.4a prend en charge 1920 x 1080 à 60 Hz ou 3840 x 2160 à 30 Hz
2) La vidéo analogique VGA/D-Sub prend en charge 1920 x 1080 à 60 Hz
Conditions particulières de fonctionnement en mode Multi-Moniteur :
1) Mode Clone : tous les écrans affichent le même contenu à une résolution de 1 366 x 768
2) Mode étendu : tous les écrans affichent un contenu différent - BIOS
BIOS AMI dans EEPROM 8 Mo avec interface SPI
Prend en charge la reprise de panne de courant/toujours allumé
Prend en charge Wake-on-LAN (WOL) à partir des états ACPI S3, S4, S5
Prend en charge la surveillance du matériel et la fonctionnalité Watchdog
Prend en charge la fonctionnalité Firmware TPM v2.0 - Mémoire
2 emplacements SO-DIMM avec 260 broches
Prend en charge la SDRAM DDR4-2666 (PC4-21300) à 1,2 V
Les modules de RAM plus rapides (par exemple DDR4-3200) sont rétrocompatibles et fonctionnent également à la vitesse DDR4-2666 ici.
Prend en charge le mode double canal
Prend en charge un maximum de 32 Go par module DIMM, taille totale maximale : 64 Go
Prend en charge deux modules DIMM sans tampon (pas d’ECC ou enregistrés) - Disque dur / SSD
Prend en charge un disque dur SATA ou un disque SSD SATA au format 6,35 cm / 2,5″
L’interface SATA 3.0 prend en charge une vitesse de transfert de données allant jusqu’à 600 Mo/s (6 Gbit/s)
Prend en charge un disque jusqu’à 12,5 mm de hauteur
Câble SATA pré-installé - Emplacement M.2 pour cartes SSD
L’emplacement M-key M.2 2280 fournit les interfaces suivantes :
– PCI-Express Gen. 3.0 X4
– SATA v3.0 (max. 6 Gb/s)
Il prend en charge les cartes M.2 d’une largeur de 22 mm
et une longueur de 42, 60 ou 80 mm (type 2242, 2260, 2280).
Prend en charge les SSD M.2 SATA (avec clé B+M) et les SSD M.2 PCIe NVMe (avec clé M) - Lecteur de cartes
Le lecteur de carte intégré prend en charge les cartes mémoire flash SD, SDHC et SDXC - Webcam
Webcam Full HD intégrée (1920 x 1080 pixels) - Micro et haut-parleurs
Panneau avant avec microphone à condensateur électret intégré et
2 haut-parleurs de 2 W - Audio intégré
Realtek ALC269 (HD-Audio) ou C-Media CM6542 (USB)
Deux connecteurs audio analogiques (3,5 mm) sur le côté inférieur :
1) Sortie ligne (casque)
2) Entrée micro
L’audio numérique est pris en charge via HDMI. - Réseau filaire
Contrôleur Ethernet Intel i211 ou i219LM
Prend en charge le fonctionnement 10/100/1.000 MBit/s
Prend en charge WAKE ON LAN (WOL) à partir des modes S3, S4
Prend en charge le démarrage réseau par Preboot eXecution Environment (PXE) - Réseau sans fil (WLAN)
Carte WLAN M.2-2230-E intégrée avec deux antennes internes
Contrôleur WLAN Realtek RTL8821CE-CG
Prend en charge le WiFi IEEE 802.11b/g/n/ac sur la bande 2,4 / 5 GHz, 1T1R
Prend en charge la bande passante des canaux 20/40/80 MHz
Sécurité : prend en charge WPA(-PSK), WPA2(-PSK), WEP 64/128 bits, IEEE 802.11x, IEEE 802.11i
Prend en charge Bluetooth 4.2 sur la bande 2,4 GHz - LED avant
Voyant d’alimentation (bleu)
Voyant du disque dur (orange) - Connecteurs côté gauche
Bouton d’alimentation
2x USB 3.2 Gen 1 (5 Gb/s)
Lecteur de carte SD
Trou avec bouton d’alimentation
Trou avec bouton Clear CMOS
Perforation pour antenne WLAN/LTE en option (diamètre : 6,5 mm) - Connecteurs côté inférieur
HDMI 1.4a (prend en charge la vidéo numérique et l’audio numérique)
2x USB 3.2 Gen 1 (5 Gb/s)
2 ports USB 2.0
Réseau Gigabit (LAN, RJ45)
Sortie audio / casque (jack 3,5 mm)
Entrée microphone (prise 3,5 mm)
Entrée DC pour adaptateur secteur externe (5,5 / 2,5 mm)
Perforation pour antenne WLAN/LTE en option (diamètre : 6,5 mm)
En option : 2x COM/série (RJ45), DIO (RJ11) pour tiroir-caisse (accessoire POS01) - Connecteurs face arrière
Connecteur VGA (D-Sub 15 pôles, vidéo analogique)
En option : 2x COM/série (D-Sub), 1x LPT/parallèle (accessoire : PCL71 ou POS01) - Connecteurs embarqués
Connecteur interne USB 2.0 type A pour une clé USB
Serial ATA (6 Gb/s)
Connecteur d’alimentation série ATA
3x en-tête USB 2.0 (tous occupés)
Connecteur eDP (Embedded DisplayPort) – occupé par l’écran
Connecteur pour adaptateur COM/LPT optionnel POS01 ou PCL71 - Trous d’ouverture pour les antennes optionnelles
Le châssis comporte deux trous perforés de 6,5 mm
pour les antennes optionnelles montées avec un connecteur (RP-)SMA
pour un réseau sans fil tel que WLAN ou WWAN (par exemple LTE) - Adaptateur secteur
Adaptateur secteur externe 65 W (sans ventilateur)
Entrée : 100~240 V CA, 50/60 Hz, max. 1,6 A
Sortie : 19 V CC, max. 3,42 A, max. 65W
Câble secteur AC : 3 broches, env. Longueur 1,7 m, avec coupleur C5/C6 (appelé “Mickey Mouse” ou “Clover-leaf”) pour l’adaptateur secteur et fiche CEE-7/7 avec contact de terre (type E+F) pour la prise de courant - Connecteur d’entrée CC
Connecteur d’entrée CC : 5,5 / 2,5 mm (diamètre extérieur/intérieur)
L’entrée CC de l’ordinateur prend en charge un
source d’alimentation avec 12V±5% ou 19V±5%. - Accessoires inclus :
Guide rapide
DVD de pilotes pour Windows
Adaptateur secteur externe (65W / 19V)
Cordon d’alimentation CA avec contacts de terre de protection
Des vis - Accessoires optionnels:
PCL71 : Adaptateur COM/LPT/RJ11 :
– 1x Parallel (25p D-Sub)
– 2x série RS232 (9p D-Sub) prend en charge 0/5/12V
POS01: COM / LPT / RJ11 adapter:
– 1x Parallel (25p D-Sub)
– 2x série RS232 (9p D-Sub) prend en charge 0/5/12V
– 2x série RS232 (8p RJ45)
– 1x connecteur DIO/RJ11 pour tiroir caisse supporte 12/24V - Critères environnementaux
Température de fonctionnement : 0~40 °C
Humidité : 10~90 %, sans condensation - Certification et conformité
EMI : CE, FCC, BSMI, RCM, VCCI
Sécurité : CB, cTUVus, BSMI
Autres conformités : RoHS, ErP Lot3, Energy Star v8.0 - Conformité
Cet appareil est classé comme équipement d’information technique (ITE) de classe B et est destiné à être utilisé dans le salon et le bureau. Le marquage CE atteste de la conformité aux directives européennes :
(1) 2014/30/UE relative à la compatibilité électromagnétique (CEM),
(2) 2014/35/UE relative aux Matériels Electriques destinés à être utilisés dans certaines limites de tension (LVD),
(3) 2009/125/CE relative aux exigences d’éco-conception des produits liés à l’énergie (ErP),
(4) 2014/53/UE Directive sur les équipements radio (RED)
X50V8 Intel Celeron 5205U 15.6″
Le Shuttle XPC tout-en-un X50V8 est le dernier-né de la série X50 et est alimenté par un processeur Intel ULV de 10e génération “Comet Lake”. L’architecture moderne du processeur permet d’améliorer la consommation d’énergie et la puissance de calcul. Grâce à son refroidissement passif, le système est pratiquement silencieux, sans entretien et approuvé pour un fonctionnement continu 24h/24 et 7j/7. La disposition des connecteurs en bas et le panneau avant conforme IP54 qui est protégé contre la poussière et les éclaboussures d’eau sont particulièrement adaptés aux applications verticales.
Spécifications:
- Sans ventilateur et silencieux
Refroidissement passif par caloduc, aucun bruit de ventilateur
Parfait pour être utilisé dans des environnements sensibles au bruit
Sans ventilateur, sans poussière et donc pratiquement sans entretien - Fonctionnement 24h/24 et 7j/7
Cet appareil est homologué pour un fonctionnement permanent 24h/24 et 7j/7.
Conditions:
– La libre circulation de l’air entre les PC doit être garantie.
– Les trous de ventilation doivent rester dégagés.
– Si un disque dur est installé, celui-ci doit également être approuvé pour un fonctionnement permanent par son fabricant. - Protection IP54
Le panneau avant est protégé de la poussière et des
éclaboussures d’eau selon la classe de protection IP54. - Châssis
Couleur : noir ou blanc
Dimensions : 391 x 327 x 42 mm (L x H x P)
Compatible avec le montage VESA 100 mm
Trou de montage pour verrou Kensington
Poids : 3,5 kg net, 4,2 kg brut - Système opérateur
Ce système est livré sans système d’exploitation.
Il est compatible avec :
– Windows 10/11 – 64 bits
– Linux – 64 bits - Écran tactile
La fonction d’écran tactile prend en charge la saisie du bout des doigts
Technologie tactile résistive à 5 fils
Stylet pour l’écran tactile intégré - Écran de 39,6 cm (15,6″)
Écran LCD 39,6 cm / 15,6″, rapport : écran large 16:9
Résolution : 1366 x 768 = 1,05 mégapixel
Unité de rétroéclairage : LED haute puissance, Luminance : 220 cd/m²
Epaisseur du verre : 0,5 mm - Processeur
Modèle : Intel Celeron 5205U (ULV)
Architecture système sur puce (SoC) : aucun jeu de puces requis
Boîtier FCBGA1528 – directement soudé sur la carte mère
Nom de code : Comet Lake-U (Intel Core de 10e génération)
Noyaux / Filetages : 2 / 2
Fréquence d’horloge : 1,9 GHz
Cache L1/L2/L3 : 256 Ko / 1 Mo / 2 Mo
Contrôleur mémoire : DDR4-2400 double canal (1,2 V)
Puissance TDP : 15 W maximum
Processus de fabrication : 14 nm
Température maximale de jonction : 100 °C
Prend en charge 64 bits, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2 - Graphiques intégrés
Carte graphique Intel® UHD pour processeurs Intel® Core™ de 10e génération
Fréquence d’horloge GPU : 300 ~ 900 MHz
Unités d’exécution (UE) : 12
Prend en charge DirectX 12
Prend en charge le décodage matériel complet H264, H265 8/10 bits, VP8/9, VC-1, AVC
Prend en charge la technologie Quick Sync Video et Clear Video HD - Jusqu’à trois écrans simultanément
Deux ports vidéo prennent en charge deux écrans indépendants supplémentaires :
1) HDMI 1.4a prend en charge 1920 x 1080 à 60 Hz ou 3840 x 2160 à 30 Hz
2) La vidéo analogique VGA/D-Sub prend en charge 1920 x 1080 à 60 Hz
Conditions particulières de fonctionnement en mode Multi-Moniteur :
1) Mode Clone : tous les écrans affichent le même contenu à une résolution de 1 366 x 768
2) Mode étendu : tous les écrans affichent un contenu différent - BIOS
BIOS AMI dans EEPROM 8 Mo avec interface SPI
Prend en charge la reprise de panne de courant/toujours allumé
Prend en charge Wake-on-LAN (WOL) à partir des états ACPI S3, S4, S5
Prend en charge la surveillance du matériel et la fonctionnalité Watchdog
Prend en charge la fonctionnalité Firmware TPM v2.0 - Mémoire
2 emplacements SO-DIMM avec 260 broches
Prend en charge la SDRAM DDR4-2400 (PC4-19200) à 1,2 V
Les modules de RAM plus rapides (par exemple DDR4-2666/3200) sont rétrocompatibles et fonctionnent également à la vitesse DDR4-2400 ici.
Prend en charge le mode double canal
Prend en charge un maximum de 32 Go par module DIMM, taille totale maximale : 64 Go
Prend en charge deux modules DIMM sans tampon (pas d’ECC ou enregistrés) - Disque dur / SSD
Prend en charge un disque dur SATA ou un disque SSD SATA au format 6,35 cm / 2,5″
L’interface SATA 3.0 prend en charge une vitesse de transfert de données allant jusqu’à 600 Mo/s (6 Gbit/s)
Prend en charge un disque jusqu’à 12,5 mm de hauteur
Câble SATA pré-installé - Emplacement M.2 pour cartes SSD
L’emplacement M-key M.2 2280 fournit les interfaces suivantes :
– PCI-Express Gen. 2.0 X4
– SATA v3.0 (max. 6 Gb/s)
Il prend en charge les cartes M.2 d’une largeur de 22 mm
et une longueur de 42, 60 ou 80 mm (type 2242, 2260, 2280).
Prend en charge les SSD M.2 SATA (avec clé B+M) et les SSD M.2 PCIe NVMe (avec clé M) - Lecteur de cartes
Le lecteur de carte intégré prend en charge les cartes mémoire flash SD, SDHC et SDXC - Webcam
Webcam Full HD intégrée (1920 x 1080 pixels) - Micro et haut-parleurs
Panneau avant avec microphone à condensateur électret intégré et
2 haut-parleurs de 2 W - Audio intégré
Realtek ALC269 (HD-Audio) ou C-Media CM6542 (USB)
Deux connecteurs audio analogiques (3,5 mm) sur le côté inférieur :
1) Sortie ligne (casque)
2) Entrée micro
L’audio numérique est pris en charge via HDMI. - Réseau filaire
Contrôleur Ethernet Intel i211 ou i219LM
Prend en charge le fonctionnement 10/100/1.000 MBit/s
Prend en charge WAKE ON LAN (WOL) à partir des modes S3, S4
Prend en charge le démarrage réseau par Preboot eXecution Environment (PXE) - Réseau sans fil (WLAN)
Carte WLAN M.2-2230-E intégrée avec deux antennes internes
Contrôleur WLAN Realtek RTL8821CE-CG
Prend en charge le WiFi IEEE 802.11b/g/n/ac sur la bande 2,4 / 5 GHz, 1T1R
Prend en charge la bande passante des canaux 20/40/80 MHz
Sécurité : prend en charge WPA(-PSK), WPA2(-PSK), WEP 64/128 bits, IEEE 802.11x, IEEE 802.11i
Prend en charge Bluetooth 4.2 sur la bande 2,4 GHz - LED avant
Voyant d’alimentation (bleu)
Voyant du disque dur (orange) - Connecteurs côté gauche
Bouton d’alimentation
2x USB 3.2 Gen 1 (5 Gb/s)
Lecteur de carte SD
Trou avec bouton d’alimentation
Trou avec bouton Clear CMOS
Perforation pour antenne WLAN/LTE en option (diamètre : 6,5 mm) - Connecteurs côté inférieur
HDMI 1.4a (prend en charge la vidéo numérique et l’audio numérique)
2x USB 3.2 Gen 1 (5 Gb/s)
2 ports USB 2.0
Réseau Gigabit (LAN, RJ45)
Sortie audio / casque (jack 3,5 mm)
Entrée microphone (prise 3,5 mm)
Entrée DC pour adaptateur secteur externe (5,5 / 2,5 mm)
Perforation pour antenne WLAN/LTE en option (diamètre : 6,5 mm)
En option : 2x COM/série (RJ45), DIO (RJ11) pour tiroir-caisse (accessoire POS01) - Connecteurs face arrière
Connecteur VGA (D-Sub 15 pôles, vidéo analogique)
En option : 2x COM/série (D-Sub), 1x LPT/parallèle (accessoire : PCL71 ou POS01) - Connecteurs embarqués
Connecteur interne USB 2.0 type A pour une clé USB
Serial ATA (6 Gb/s)
Connecteur d’alimentation série ATA
3x en-tête USB 2.0 (tous occupés)
Connecteur eDP (Embedded DisplayPort) – occupé par l’écran
Connecteur pour adaptateur COM/LPT optionnel POS01 ou PCL71 - Trous d’ouverture pour les antennes optionnelles
Le châssis comporte deux trous perforés de 6,5 mm
pour les antennes optionnelles montées avec un connecteur (RP-)SMA
pour un réseau sans fil tel que WLAN ou WWAN (par exemple LTE) - Adaptateur secteur
Adaptateur secteur externe 65 W (sans ventilateur)
Entrée : 100~240 V CA, 50/60 Hz, max. 1,6 A
Sortie : 19 V CC, max. 3,42 A, max. 65W
Câble secteur AC : 3 broches, env. Longueur 1,7 m, avec coupleur C5/C6 (appelé “Mickey Mouse” ou “Clover-leaf”) pour l’adaptateur secteur et fiche CEE-7/7 avec contact de terre (type E+F) pour la prise de courant - Connecteur d’entrée CC
Connecteur d’entrée CC : 5,5 / 2,5 mm (diamètre extérieur/intérieur)
L’entrée CC de l’ordinateur prend en charge un
source d’alimentation avec 12V±5% ou 19V±5%. - Accessoires inclus :
Guide rapide
DVD de pilotes pour Windows
Adaptateur secteur externe (65W / 19V)
Cordon d’alimentation CA avec contacts de terre de protection
Des vis - Accessoires optionnels:
PCL71 : Adaptateur COM/LPT/RJ11 :
– 1x Parallel (25p D-Sub)
– 2x série RS232 (9p D-Sub) prend en charge 0/5/12V
POS01: COM / LPT / RJ11 adapter:
– 1x Parallel (25p D-Sub)
– 2x série RS232 (9p D-Sub) prend en charge 0/5/12V
– 2x série RS232 (8p RJ45)
– 1x connecteur DIO/RJ11 pour tiroir caisse supporte 12/24V - Critères environnementaux
Température de fonctionnement : 0~40 °C
Humidité : 10~90 %, sans condensation - Certification et conformité
EMI : CE, FCC, BSMI, RCM, VCCI
Sécurité : CB, cTUVus, BSMI
Autres conformités : RoHS, ErP Lot3, Energy Star v8.0 - Conformité
Cet appareil est classé comme équipement d’information technique (ITE) de classe B et est destiné à être utilisé dans le salon et le bureau. Le marquage CE atteste de la conformité aux directives européennes :
(1) 2014/30/UE relative à la compatibilité électromagnétique (CEM),
(2) 2014/35/UE relative aux Matériels Electriques destinés à être utilisés dans certaines limites de tension (LVD),
(3) 2009/125/CE relative aux exigences d’éco-conception des produits liés à l’énergie (ErP),
(4) 2014/53/UE Directive sur les équipements radio (RED)
Les gammes Asus Business
2022-06-16
Depuis près de 3 années, Asus à développé toute une gamme spécifique pour divers cibles hors grand publique.
Cette gamme de produit intègre une durabilité plus importante, un support à 2 ans minimum avec un engagement à 5 minimum des pièces détachées. Au delà des deux ans implicite de garantie, des contrats étendus de supports permettent de répondre aux exigences des divers besoins professionnelles ou du secteur de l’éducation.
Une gamme ultra-robuste, durabilité militaire
Toute la gamme d’Asus Business répond aux normes militaires MIL-STD 810H et offre une meilleure fiabilité et durabilité. Les tests exigeants qu’il a subis incluent des tests de fonctionnement en environnements extrêmes. cette gamme a de surcroît été soumis à des tests internes ASUS qui dépassent largement les normes établies par le secteur.
Des performances adaptées aux professionnels
Pour les professionnels averti et demandeurs de puissances de traitements dans le contexte 3D, Photo, Audio et Vidéo, Asus propose une gamme assez intéressante, notamment dans les gammes mobilités.
Le ProArt Studiobook Pro 16 OLED, versus nomade, a été conçu dans un but précis : fournir toutes les performances brutes nécessaires à vos projets les plus ardus et énergivores. Il est équipé d’un puissant processeur en version AMD Ryzen 9 ou Intel Xeon, de la carte graphique NVIDIA RTX A2000 ou A5000, et de l’un des SSDs les plus rapides au monde, et dispose enfin d’une configuration mémoire flexible pouvant atteindre 64 Go de RAM à grande vitesse.
Ces laptop “Métier”, permettent d’afficher une résolution 4K 3840X2400 via un écran HDR OLED.
Version Ryzen 9
Version Xeon W
Toutes les connectiques à disposition
Grâce aux nombreux ports d’E/S, la connexion de votre ProArt Studiobook Pro 16 OLED à vos périphériques de studio, à vos dispositifs d’affichage et à vos réseaux est on ne peut plus simple. Il présente également un port Thunderbolt™ 4 USB-C®, un port USB 3.2 Gén 2 Type-C® avec Power Delivery, DisplayPort et support VR, un port Ethernet LAN RJ45 Gigabit standard, le dernier port HDMI® 2.1 port et un lecteur de carte SD Express 7.0 qui donne à votre connectivité une longueur d’avance. ProArt Studiobook Pro 16 OLED supporte le Wi-Fi 6 (802.11ax) afin que vous puissiez créer et partager vos contenus même lorsque vous êtes sur les routes !
La cerise sur le gâteau: Le DialPad
Asus invente de nouvelles façons de travailler. C’est le cas, par exemple avec le tout nouveau et exclusif ASUS DialPad.
Une molette physique intuitive qui vous permet de contrôler instantanément et précisément du bout des doigts les paramètres de vos applications créatives. Vous pouvez modifier facilement la taille de votre pinceau ou le niveau de saturation, ajuster l’opacité de vos images ou annuler rapidement les actions. Il vous est également possible de régler la luminosité et le volume, ou de faire défiler votre écran à la verticale pour fluidifier votre flux de travail créatif. 70 fonctions sont prévues à cet effet.
Le DialPad ASUS est actuellement compatible avec quatre applications Adobe : Adobe Photoshop, Lightroom Classic, Premiere Pro et After Effects.
Par ailleurs, il est entièrement personnalisable et compatible avec de nombreuses autres applications !
Le PA90, concurrent du mac Pro versus Windows Intel ?
La création professionnelle de contenus implique souvent la réalisation de tâches à charge intense pour le processeur ainsi que l’utilisation de plusieurs fichiers lourds simultanément. Le processeur de 9e génération Intel® Core™ fournit des performances jusqu’à 30 % supérieures à celles de la génération précédente afin que le Mini PC ProArt PA90 présente des performances fluides et rapides en multitâche même avec les applications les plus gourmandes et les projets les plus complexes qui soient.
- Carte graphique NVIDIA® Quadro® pour des performances rapides ; la certification Éditeur de Logiciels Indépendant (ISV) pour des performances efficaces sur les applications de conception assistée par ordinateur (CAD)
- Triple stockage avec support pour deux SSD M.2 et un disque dur de 2,5 pouces capables d’augmenter la capacité de stockage du PA90
- Mémoire DDR4 allant jusqu’à 64 Go et technologie Intel® Optane™ pour une lecture et une écriture des données plus rapides, même lorsque le processeur est soumis à une charge intense ; augmente également l’efficience de la mémoire
- Un design élégamment conçu qui se marie avec tout type d’environnement créatif
- Système de refroidissement liquide du CPU pour garantir silence et efficience ; design thermique et technologie capable d’adapter le flux d’air afin de fournir des performances élevées et une stabilité sur le long-terme
- Deux ports USB-C Thunderbolt™ 3 pour des vitesses de transferts plus rapides, des connexions en série et une compatibilité avec de nombreux périphériques de stockage, moniteurs et docks.
Carte graphique professionnelle NVIDIA® Quadro
Le Mini PC ProArt PA90 remplit permet de pouvoir travailler avec rigueur et précision. Notamment grâce à sa carte graphique NVIDIA® Quadro® P4000 ou P2000 qui fournit des performances accélérées permettant d’afficher une résolution ultra haute et d’augmenter la vitesse de réalisation des tâches de rendu 3D.
Il est entièrement adapté aux utilisateurs travaillant dans les secteurs suivants : édition de photos/vidéos, architecture (conception assistée par ordinateur), ingénierie, industriel, média et divertissements. De plus, la carte graphique NVIDIA® Quadro® P4000 compatible avec la réalité virtuelle donne aux designers de travailler plus naturellement avec des modèles en 3D et ainsi créer un environnement virtuel immersif à l’échelle de leur imagination.
Connectivité Thunderbolt™ 3 ultra-rapide
Les designers et créateurs de contenus professionnels ont l’habitude de transférer des fichiers volumineux vers des périphériques de stockage externe et brancher simultanément plusieurs appareils. Avec l’option de connectivité Thunderbolt™ 3, le Mini PC ProArt PA90 offre des vitesses de transferts ultra-rapides pour vos données (jusqu’à 40 Gb/s). Transférez par exemple un film complet en 4K en moins de 30 secondes !
Le Thunderbolt™ 3 supporte la connexion en série de plusieurs appareils via un seul et même port tandis que l’USB-C, réversible, accélère et simplifie la connexion ainsi qu’à des docks et disques externes.
Ayant exposer les grosses configurations matérielles de la suite Business d’Asus, il faut retenir qu’ Asus à pris la décision de concevoir des stations exigeantes pour chaque cœur de métier.
Intéressé ?
N’hésitez pas à nous contacter par notre formulaire de contact !
Notre catalogue Synology
2022-04-28
Avril 2000 a vu la naissance de la société Synology Inc., une entité qui a été pensée par deux anciens de la firme Microsoft, à savoir Philip Wong et Cheen Liao. C’est à Taïwan que l’aventure commence pour cette petite société qui compte aujourd’hui plus de 450 employés. Son domaine de prédilection, c’est le NAS, c’est-à-dire le Network Attached Storage (ou stockage Attaché au Réseau).
L’utilité d’un NAS est le stockage de données massives en ligne, il facilite la sauvegarde et l’accès à des données, et ce depuis plusieurs ordinateurs, tablette, smartphone et autres. Il agit comme un serveur et est relié à un réseau. On le retrouve soit sous forme de coffrets qu’il faudra poser sur une surface plane, soit en racks qui viendront s’intégrer dans une armoire serveur dédiée. Afin de répondre à plusieurs types de clientèle, Synology a su développer des systèmes dotés de capacités variées.
L’entreprise ou le particulier, peut tout aussi bien répondre aux attentes de multinationales aux besoins immenses en termes de stockage d’informations, qu’aux sociétés plus modestes, voire même aux entités unipersonnelles comme des autoentreprises. Les particuliers peuvent, eux aussi, trouver leur bonheur s’ils souhaitent disposer d’un NAS pour conserver à l’abri leurs documents importants, les photos de famille, etc.
Parmi les nombreuses références de la marque, vous retrouverez des boitiers et ces racks. Chaque modèle disposera de plus ou moins d’espace pour accueillir les disques durs. Ces disques durs pourront d’ailleurs être au format 2.5 pouces et accompagnés d’un adaptateur spécifique. Les 3.5 pouces sont bien évidemment un format totalement adapté (sauf pour les NAS en version “slim”).
Les grandes sociétés seront tout particulièrement comblées avec les modèles pouvant prendre en charge jusqu’à 180 lecteurs pour une capacité brute de stockage de 1440 To, un volume qui accueillera toutes les données sensibles et les protégera des aléas tels que la perte du parc informatique par exemple. A contrario, un particulier sera déjà satisfait avec des capacités moindres en termes de volumes.
Sur mesure
Les produits Synology existent aussi sur mesure avec ou non des disques de stockage de toute marques et formats; mais aussi et en fonction de vos besoins, des extensions mémoires et accessoires complémentaires.
Dans tous les cas n’hésitez pas à nous contacter pour tout devis.
Pour toute commande ou renseignements, contactez-nous !
Le nouveau Mobiko Fusion
2022-04-07
Pourquoi le Fusion?
Fusion est un clavier multifonctionnel dans lequel la surface du clavier fonctionne également comme un pavé tactile. Les capteurs tactiles sous les touches reconnaissent votre intention et transforment automatiquement le clavier en pavé tactile. Vos doigts n’ont pas besoin de quitter le clavier pour déplacer le curseur de la souris.
Comment est-ce possible?
Un capteur tactile de précision est situé sous le clavier. Notre technologie fait automatiquement la distinction entre le mode clavier et le mode souris afin que la souris ne bouge pas lors de l’utilisation du clavier.
Quel type de clavier possède-t-il ?
Le clavier Mokibo Fusion du modèle MKB420 est doté d’un clavier à pantographe, qui est le type de clavier le plus largement utilisé dans les ordinateurs portables, il aura donc une sensation familière qui offre un confort et une frappe rapide. La distance de déplacement clé est de 1,5 mm, ce qui est la distance la plus souhaitable pour les ordinateurs portables.
Combien de types de claviers fusion existe-t-il ?
Il existe trois types de claviers Fusion : le modèle “Universal”, qui est le clavier portable le plus polyvalent avec une coque, et le modèle conçu pour la coque type de l’iPad 11″ et de l’iPad 12,9″. À l’avenir, Innopress prévoit une couverture pour les tablette PC Android et de la tablette PC de surface Windows.
Amélioration du clavier
InnoPress à financé avec succès la première version du modèle de clavier Mokibo Fusion MKB316 avec la surface du pavé tactile intégré aux États-Unis, en Corée et au Japon et a été produit en 2019. Le modèle de clavier Mokibo Fusion MKB420 a fait de grands progrès en termes de convivialité ainsi que de sensation de frappe. et la sensibilité au toucher.
Principales caractéristiques
Clavier + pavé tactile
Fusion ressemble à un clavier d’ordinateur portable standard en raison de la structure du pantographe. Un pavé tactile caché sous le clavier économise non seulement de l’espace, mais minimise également les mouvements de la main. Faites glisser vos doigts sur les touches et voyez le curseur de la souris se déplacer comme par magie. Le pointeur de la souris ne bouge pas lorsque vous tapez grâce à l’algorithme de reconnaissance automatique du mode.
Faire défiler
Vous pouvez faire défiler avec deux doigts comme vous le feriez avec un trackpad standard. La douceur est comparable à celle des trackpads/souris des plus grandes marques.
Gestes en 3 points / Balayer vers le haut et vers le bas
Faites glisser trois doigts vers le haut – l’appareil affiche les applications que vous avez récemment utilisées. Faites glisser trois doigts vers le bas – l’appareil revient à l’écran d’accueil.
Taper pour cliquer
Vous pouvez effectuer un clic gauche, un double-clic ou un triple-clic en appuyant sur la surface du clavier avec un doigt. Vous pouvez appuyer sur la surface du clavier avec deux doigts pour un clic droit.
Vous pouvez effectuer divers gestes en continu avec moins de mouvements de bras.
Les multiples actions gestuelles
Solution de zone tactile dynamique (DTA)
Si vous êtes droitier, seule la moitié droite servira initialement de pavé tactile afin que vous puissiez placer votre main gauche sur le clavier et utiliser le pavé tactile avec votre main droite. Cependant, si le point tactile franchit la bordure gauche, la zone tactile s’agrandit dynamiquement. Le même principe s’applique aux gauchers.
Couplage avec jusqu’à 3 appareils via Bluetooth
Le clavier Mokio Fusion, comme le mobiko de génération précédente, peut être couplé avec jusqu’à trois appareils en même temps via Bluetooth Low Energy (BLE). Un Mokibo peut être commuté d’un appareil à un autre sur votre bureau en appuyant simplement sur une touche. Vous pouvez sélectionner l’un des trois appareils en appuyant simultanément sur la touche Fn et sur l’une des touches F9-F11.
Prend en charge i(Pad)OS, Android, DEX, Windows, MacOS et Linux
Le clavier Mokibo Fusion prend en charge non seulement iPadOS, mais également iOS, MacOS, Android, DEX, Windows et Linux. Le système d’exploitation sélectionné est enregistré et il n’est pas nécessaire de le sélectionner à chaque fois, sauf si l’appareil est changé.
Support Multi-taille
Le clavier Mokibo Fusion pour iPad 11″ et iPad 12,9″ permet une variété d’angles d’écran, y compris l’angle optimal pour l’utilisation du crayon Apple.
Contactez-nous pour avoir le tarif et délai en fonction des quantités demandées.
La fibre Optique
2022-04-07
Les avantages
En présence d’ installations avec des câbles Ethernet, la distance est limitée autour des 100 mètres. Cela dépends de la qualité du câble et de la qualité de son passage dans les gaines technique et son parasitage électromagnétiques dû au voisinage.
Ce n’est pas le cas avec une fibre optique (2000 mètres voire plus), car elle possède beaucoup d’atouts et inconvénients tel que :
- La bande passante est quasi-illimitée en monomode par rapport en multimode (multi-brins de fibres)
- La fibre est insensible aux perturbations électromagnétiques
- Des vitesses de transfert beaucoup plus rapides, environ 100 fois plus élevées que le réseau actuel en cuivre
- Cependant, la fibre optique résiste moins aux sollicitations mécaniques que les câbles de cuivre. Elle peut casser si elle est trop pliée ou si elle subit une traction trop forte.
- La qualité indiscutable du passage de la fibre, impose un rayon de courbure minimal, afin d’éviter un déformation du signal.
Comment se compose une fibre ?
La fibre optique est un fil ou plusieurs fils de verre entouré d’une gaine réfléchissante. Sa propriété principale est de servir de “tunnel” dans lequel on peut faire circuler de la lumière.
A destination extrémité, cette lumière va être convertie à nouveau en signal lumineux ou via des “traducteurs” opto-électroniques en signaux électroniques.
- 1 – La gaine aide à la propagation du signal.
- 2 – La fibre de renfort en Kevlar.
- 3 – Le revêtement protège mécaniquement la fibre.
- 4 – La gaine de protection de la fibre.
- 5 – Le cœur sert à confiner le signal lumineux et à le propager.
Les différents types de fibres
| FIBRE MULTIMODE | FIBRE MONOMODE |
| • La première utilisée • Facile à utiliser mais elle a une bande passante limitée • Réservée aux courtes distances < 5 km | • Bande passante pratiquement infinie (en théorie) • Elle est la solution pour les longues distances > 5 km • Fabrication plus coûteuse |
La fibre MULTIMODE a un cœur de grand diamètre par rapport à la fibre monomode. Elle permet le passage de plusieurs longueurs d’onde lumineuses. Utilisée sur des courtes distances (< 5 km@100 Mbps/300m@10 Gbps).
La fibre MONOMODE n’autorise qu’un seul mode de propagation. La longueur d’onde traverse le centre de la fibre. La lumière est réalignée vers le centre au lieu de rebondir sur son bord comme dans la fibre multimode. Utile pour parcourir des longues distances (> 5 km).
La fibre multimode est incompatible avec la fibre monomode
A droite un brin de fibre multimode, à gauche la fibre monomode
Les différents diamètres de fibres
| OS1 / OS2 | OM1 | OM2 | OM3 | OM4 | |
|---|---|---|---|---|---|
| TYPE DE FIBRE | Monomode | Multimode | Multimode | Multimode | Multimode |
| DEBIT COURANT | Illimité | 100 Mb/s | 100 Mb/s & 1 Gb/s | 10 Gb/s | 10 Gb/s & 40 Gb/s |
| DIAMETRE DE LA FIBRE | 9/125 µ | 62,5/125 µ | 50/125 µ | 50/125 µ | 50/125 µ |
| DEPORT* | Très longue distance > 5 km | Longue distance < 5 km | Longue distance < 550 m | Moyenne distance réseau < 300 m | Moyenne distance réseau < 150 m |
| DOMAINE D’APPLICATION PRINCIPAL | Liaison bâtiment | Déport vidéosurveillance et réseau | Déport vidéosurveillance et réseau | Déport Gigabit & Datacenter | Data Center |
| BANDE PASSANTE | Illimitée | 200 MHz.km (850 nm) | 500 MHz.km | 1500 MHz.km (850 nm) | 3500 MHz.km (850 nm) |
*Distance en fonction du débit
Bien différencier les couleurs des guides de fibre :
Chaque type de fibre optique a une couleur de câble qui lui est propre et qui correspond à certaines normes afin de les différencier à l’œil nu :
| Couleur | Jaune | Orange | Violet | Aqua | ||
|---|---|---|---|---|---|---|
| Type de fibre | OS 1 | OM 1 | OM 2 | OM 3 | OM 3 | OM 4 |
Type de polissage des fibres :
Les finitions PC (Physical contact ou Polished Connector) et UPC sont compatibles (Ultra Polished Connector) entre elles. La finition APC (Angles Polished Connector) n’est pas compatible avec les finitions PC et UPC.
– Polissage de fibre PC : Elle correspond à un polissage qui permet d’avoir une réflectance de -30dB
– Polissage de fibre UPC: Elle correspond à un polissage qui permet d’avoir une réflectance de -50dB
– Polissage de fibre APC : Elle correspond à un polissage qui permet d’avoir une réflectance de -60dB
Bien choisir son type de fibre optique :
| Type de réseau | Débit | Longueur d’onde | OM1 62,5/125 | OM 2 50/125 | OM3 50/125 | OS 1 9/125 |
|---|---|---|---|---|---|---|
| Bande passante | 200 – 500MHz | 500MHz | 500 – 1.500MHz | > 10GHz | ||
| 10 Base FL | 10Mbit/s | 850nm | 3.000 m | 3.000 m | 3.000 m | – |
| 100 Base FX | 100Mbit/s | 1.300nm | 5.000 m | 5.000 m | 5.000 m | – |
| 1000 Base SX | 1Gbit/s | 850nm | 275 m | 550 m | 550 m | – |
| 1000 Base LX | 1Gbit/s | 1.200nm | 550 m | 550 m | 550 m | – |
| 10G Base S | 10Gbit | 850nm | 30 m | 82 m | 300 m | – |
| 10G Base L | 10Gbit | 1.310nm | – | – | – | 10.000 m |
| 10G Base LX4 | 10Gbit | 1.310nm | 300 m | 300 m | 300 m | 10.000 m |
| 10G Base E | 10Gbit | 1.500nm | – | – | – | 40.000 m |
Les principaux connecteurs
 | ST Straight Tip | Le connecteur ST rappelle les fiches BNC ; le verrouillage s’effectue par quart de tour de la bague externe. Proposé par tous, le connecteur ST est devenu un standard. Il répond à la norme CEI 60874-10 et porte la dénomination BFOC 2.5. |
 | SC Subscrider Connector | Le connecteur SC est le plus employé actuellement. On le retrouve sur un grand nombre d’équipements actifs quelle que soit l’application (Ethernet, Fiberchannel…). Il présente de nombreux avantages par rapport aux connecteurs ST : dépassement moindre de l’embout donc pas de risque de pollution, conception “pull-proof” donc pas de risque de déconnexion lors d’une traction sur le câble, section rectangulaire pour une meilleure prise en main et un guidage amélioré à l’intérieur du raccord. Il répond à la norme CEI 60874-14 et porte la dénomination SC (“Subscriber connector”). |
 | LC Lucent Connector | Le connecteur bi-fibre LC dispose d’embouts céramiques 1,25 mm et corps plastique. Les fibres sont espacées de 6,25 mm. Développé par AVAYA, il permet de réduire de moitié la taille des connecteurs existants, tout en conservant des technologies éprouvées. Il répond à la norme CEI 61754-20 et porte la dénomination LC. |
 | MTRJ Mechanical Transfert Registered Jack | Le connecteur MT-RJ est réalisé autour d’un embout rectangulaire à 2 positions en polymère chargé. C’est un connecteur bivoie où les 2 fibres dans l’embout sont espacées de 750 µm.Il répond à la norme CEI 61754-18 et porte la dénomination MT-RJ. |
| Type de connecteur | ST | SC | LC | MTRJ |
|---|---|---|---|---|
| Norme | IEC 61754-2 | IEC 61754-4 | IEC 61754-20 | IEC 61754-18 |
| Description | Section ronde à visser | Section carrée clipsable | Petite section carrée clipsable | Petite section carrée clipsable |
Technologie POF ou Fibre Optique Plastique :
Les nouveaux conducteurs à fibre optique industriels Ethernet POF (Polymer Optical Fiber) sont utilisés pour la construction de réseaux optiques fiables en environnements propices aux perturbations électromagnétiques.
Ils sont spécialement indiqués pour les applications de déploiement informatique pour les professionnels de la santé (hôpitaux, laboratoires, radiologie…), pour l’industrie, l’automatisme ou la robotique et bien sûr dans des endroits où la présence de Haute Tensions peut altérer l’intégrité des données informatiques lors de la transmission sur paire en cuivre ou réseau sans fil (WiFi).
La fibre POF est beaucoup moins fragile que les fibres traditionnelles en verre. De plus, les câbles fibres optiques POF peuvent être facilement ajustés sur site avec un simple cutter. Le raccordement et démontage sont facilités grâce aux connecteurs « Opto-LockTM » des équipements actifs.
Les avantages de la fibre POF : – Rayon de courbure réduite (environ 2cm)
– Distance maxi entre 2 éléments actifs : 50m
– Raccordement rapide, facile et réutilisable (connecteur Opto-LockTM)
– Traversée de cloison discrète, un trou de 3mm suffit
– Taux de transfert 100Mbps avec perte proche de zéro
– Liaison Ethernet stable, par rayon de lumière 650nm (visible à l’œil).
Quels sont les éléments constituants d’un lien optique?
MPO
MPO signifie « Multiple-fiber Push On/Push Off ». C’est une solution permettant d’augmenter la densité du câblage fibre optique en s’appuyant sur un connecteur multi-fibre standardisé.
Chaque connecteur intègre 12 fibres optiques et est assemblé sur un câble fibre optique pour former une jarretière MPO qui peut remplacer avantageusement les liaisons pré-connectorisées classiques ou les pigtails. MPO est une solution plug-and-play qui permet un déploiement rapide, et ne nécessite pas d’outils d’assemblage.
Disponible dans diverses longueurs, MPO se décline en jarretière MPO / MPO monomode OS2 ou multimode OM3 et OM4. MPO se décline aussi en câble avec épanouisseur (fan-out) : connecteur MPO à une extrémité et 12 connecteurs SC, LC ou ST à l’autre extrémité, pour un montage en cassette.
Des tiroirs optiques à cassettes MPO avec connectique SC, LC et ST en façade facilitent l’intégration et le déploiement de MPO dans une infrastructure fibre existante.
La connectique MPO supporte des débits élevés jusqu’à 40 Gbps (40GBase-SR4), et en transmission multi-mode, MPO est la seule solution à supporter l’Ethernet 100 Gbps (100GBase-SR10).
Le câble fibre optique mini break-out
6 à 24 fibres intérieur / extérieur – construction diélectrique – LS0H 50/125 OM2, 50/125 OM3, 50/125 OM4, 9/125 OS2
| CARACTÉRISTIQUES | 6 FIBRES | 12 FIBRES | 24 FIBRES |
|---|---|---|---|
| Gamme de température : Transport et stockage – Fonctionnement | -40°C à +70°C | ||
| Traction maximale (daN) | 70 | 100 | 150 |
| Traction permanente (daN) | 20 | 30 | 45 |
| Résistance à l’écrasement (daN/dm) | 100 | ||
| Rayon de courbure mini sans traction (mm) | 55 | 70 | 80 |
| Rayon de courbure mini avec traction (mm) | 85 | 100 | 120 |
| Diamètre nominal du câble (mm) | 5.3 | 6.5 | 7.8 |
| Poids nominal (kg/km) | 33 | 47 | 71 |
Le Pigtail
Le pigtail est un demi cordon simplex 900µm (connecté d’un seul côté) qui permet le raccordement des fibres par épissurage. Les pigtails colorés sont destinés à être utilisés en continuité du câble d’installation. Habituellement, 12 couleurs différentes sont utilisées suivant un codage répondant aux normes de codage IEC ou Belcore. Ces pigtails ont donc le même code couleur et ils peuvent être utilisés pour des applications avec les deux différents codes couleurs.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Code FOTAG IEEE 802.8 | Bleu | Orange | Vert | Marron | Gris | Blanc | Rouge | Noir | Jaune | Violet | Rose | Aqua |
| Code France Télécom | Rouge | Bleu | Vert | Jaune | Violet | Blanc | Orange | Gris | Marron | Noir | Aqua | Rose |
Qu’est-ce qu’un NAS ?
2022-04-06
Un NAS est en sorte un mini serveur informatique permettant de partager un espace de stockage de données plus ou moins conséquent. Ce dernier embarque un ou plusieurs volumes de stockage afin de les partager sur le réseau. Ayant son propre système d’exploitation embarqué, il est complétement autonome et administrable à distance depuis son interface web.
Ce stockage partagé sur le réseau est centralisé et permet à des clients logiciels divers (Windows, Linux, Android, IOS, etc …), de partager des fichiers, mais aussi des données sur le réseau local, mais aussi depuis un accès distant. L’administrateur du serveur peut gérer les autorisations d’accès aux répertoires de façon à sécuriser les accès.
Les NAS sont pratiquement tous évolutifs. Il est possible d’augmenter leurs capacités de stockage en remplaçant les disques existants par des disques avec une volumétrie plus importante. Pour ceux qui disposent d’emplacements permettant l’ajout de disque de stockage supplémentaire, ces derniers peuvent-être remplit dans une optique d’augmentation de volumétrie. Vous pouvez aussi diminuer les temps d’accès à ces données, en ajoutant des modules de mémoire tampon (RAM, Cache SSD, mSATA).
C’est ainsi que le NAS est devenu une véritable nécessité pour les entreprises mais aussi les particuliers qui souhaitent bénéficier de grandes volumétries de stockage ainsi que d’un partage sécurisé de leurs données et durablement présent.
Les NAS permettent de nos jours, une hébergement d’une grande variété d’applications telles que: serveur mail, serveur web (hébergement d’un site internet), le back-up automatisé, le stockage iSCSI (bases de données serveurs), la virtualisation. Cette liste n’est pas exhaustive et peut évoluer via les mises à jour ou grâce à des applications téléchargeables depuis l’interface web du serveur NAS.
Dans ce contexte, le NAS se veut complémentaire et s’octroie une place en tant que serveur d’application. Ainsi le NAS peut aussi servir d’hébergement de d’application tel que Office365 ou Google Sheet, Docs ou autres mais restant localement sur le NAS.
Certains NAS de milieu de gamme peut héberger des environnements de virtualisation en containers (Docker) ou de matériels émulés (VM)
Pour une PME/PMI, cela peut favorablement être intéressant plutôt que d’acheter un serveur dédié.
Les fonctionnalités du serveur NAS
Le partage de fichiers
Les NAS sont compatibles avec une multitude de protocoles de partage réseau permettant à un parc informatique hétérogène (Windows, MAC OS, Linux) de l’utiliser comme un stockage de données centralisé : SMB, AFP, NFS, FTP, iSCSI, Rsync, RTRR*, SSH, DLNA, etc…
Le stockage de données
Les NAS propose une redondance lié aux matériels des disques de stockage. Lord d’une panne d’un des disques de stockage, un mécanisme permet au NAS de continuer de fonctionner en mode dégradé. La méthode utilisée s’appelle le RAID (Redundant Array of Independent Disks).
Un NAS propose une gestion fine du RAID. Vous pouvez créer un ou plusieurs volumes RAID, sur des niveaux de RAID différents, migrer d’un niveau de RAID à un autre, ou réaliser une extension de volume RAID en ligne.
Au-dessus de cette configuration matérielle du volume RAID, vous avez accès à la configuration logicielle des pools, permettant une gestion souple du stockage.
En créant 2 pools de stockage vous créez deux espaces distincts qui pourront être affectés à des utilisations spécifiques. (ex : pool1 de back-up, pool2 de partage, etc …).
La sauvegarde
Votre serveur NAS intègre des technologies de sauvegarde avancées. Il peut être désigné comme destination de vos sauvegardes Apple Time Machine, ou Windows ou autres.
Parce que l’on est jamais trop prudent, un NAS peut-être répliquer totalement ou partiellement sur un autre serveur NAS, un serveur Tier Rsync, un stockage USB, ou un cloud public.
Afin de sécuriser ces sauvegardes et les rendre le moins encombrant possible votre NAS vous proposera de nombreuses options telles que de crypter les sauvegardes, de réaliser des clichés de vos volumes, d’effectuer des versions des fichiers, ou d’appliquer une politique de rétention des versions.
La gestion du serveur NAS
Votre NAS est administré via une interface web accessible en tout point du réseau et sécurisée par une authentification, voir double. Cette interface web, bien que très riche en possibilités de configuration, reste très conviviale. Les systèmes d’exploitation supportent le multi-fenêtre et les tâches de fond vous permettant d’administrer aisément votre NAS quelles que soient vos compétences en informatique.
La gestion des droits utilisateurs
La gestion des droits permet de se prémunir contre toute utilisation non autorisée des fichiers, applications et ressources de l’entreprise.
Dans les petites entreprises on préfèrera établir des droits sur les utilisateurs créés sur le NAS.
Dans les entreprises utilisant un Activ Directory, le NAS peut être client AD, prend en charge les ACLs, et les protocoles LDAP.
La sécurité
Les mises à jour régulières intègrent très souvent des améliorations de la sécurité.
En outre, le NAS peut crypter ses volumes, bloquer des IP, chiffrés les accès, intégrer un certificat SSL pour les accès distants, prend en charge les VPN, et vous pouvez activer l’antivirus préinstallé par l’achat d’une licence.
Une authentification forte agrémentée, si vous le souhaitez, de la double authentification, sécurisera les connexions des utilisateurs.
iSCSI et virtualisation
Votre serveur NAS prend en charge le protocole iSCSi permettant de l’utiliser sur une architecture de virtualisation traditionnelle, en stockant les machines virtuelles (ou « VM » ) sur votre NAS afin de libérer l’hyperviseur des tâches de stockage. A ce titre votre NAS est certifié compatible avec les principaux hyperviseurs tels VMware, Citrix, Hyper-V et prend en charge le déport des opérations de stockage VAAI, et ODX.
Certains NAS intègrent un hyperviseur propriétaire permettant de créer, exécuter, et stocker des VMs intégralement sur votre NAS. La virtualisation sur NAS tend à se développer et permet d’exécuter jusqu’à une dizaine de VMs Windows, Linux, Unix, ou Androïd sur votre serveur.
Les accès distants
Votre NAS peut être activé sur sa fonctionnalité de Cloud privé. Ainsi, vos collaborateurs et partenaires pourront partager des fichiers avec votre entreprise en se connectant directement à votre NAS. Ces accès distants peuvent être réalisés depuis un ordinateur, une tablette, ou un mobile. Dans ce contexte, il n’est pas nécessaire d’utiliser un VPN.
Un nom de domaine DDNS rend la connexion rapide, et vous pouvez sécuriser les accès par l’ajout d’un certificat SSL, d’une connexion VPN, ou par un chiffrements des échanges.
Les accès par tablette et mobile sont rendus simples conviviales par un panel d’applications mobiles optimisées selon les usages.
La vidéosurveillance IP
Les serveurs NAS peuvent être utilisés comme serveur de vidéosurveillance. Les applications de vidéosurveillance ont connues de nombreuses évolutions et vous permettent aujourd’hui d’utiliser des fonctionnalités avancées pour votre système de caméras IP.
Vidéosurveillance intelligente, IMAP, alerte mail, ou applications mobiles avec notifications PUSH ne sont qu’une partie des fonctionnalités proposées par votre NAS.
L’écologie
Les NAS gagnent en performances mais ce n’est pas au détriment de leur consommation électrique. La conception de votre serveur NAS est axée vers une consommation raisonnée de l’énergie, avec des composants de plus en plus économes, et des fonctionnalités telles que la mise en veille des disques, l’allumage et l’extinction programmés, la ventilation intelligente.
En conclusion
Le NAS n’est plus qu’un simple appareil servant des fichiers 24/24, c’est de nos jours plus que cela. Devant la complexité des possibilités, il faudra s’assurer de bien choisir la marque, le modèle et les options pour être répondre aux exigences demandées.
